鑄鐵方閘門
鑄鐵方閘門結構特點 1、鑄鐵方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門,其導軌可與門框澆注成一體）,導軌長度一般為閘門全開啟高度的1/2～1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。 2、通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經精密加工后配研,故密封性好。 3、采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。 4、品種規格齊全,適應性廣。 5、與啟閉機配套使用,閘門為工作部分,啟閉機為閘門開啟與關閉的執行部分,啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉,驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動,從而開啟或關閉閘門,達到 水、關水或調節水位的目的。
鑄鐵閘門主要性能指標： a）閘門密封面配合間隙≤0.1㎜,密封座厚度大于10㎜。 b）密封面每米長度滲水量：正向≤0.7L/min ?m,反向≤1.25L/min ?m c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。 d）工作環境：溫度-20℃～120℃,濕度：95%,工作介質：水與污水PH值：5～10 e）安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。 f）最大工作水頭：?jiǎn)蜗蚴軌海赫颍?/span>10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于0.2m/min,不大于1.5m/min。 h）閘框距邊壁距離≥300㎜,距池底距離≥150㎜～250㎜。

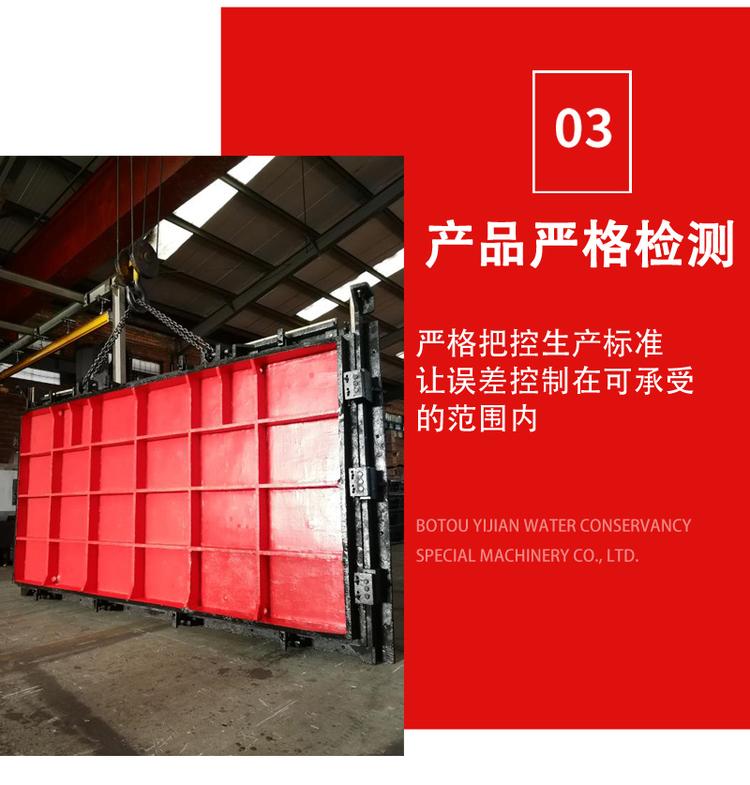

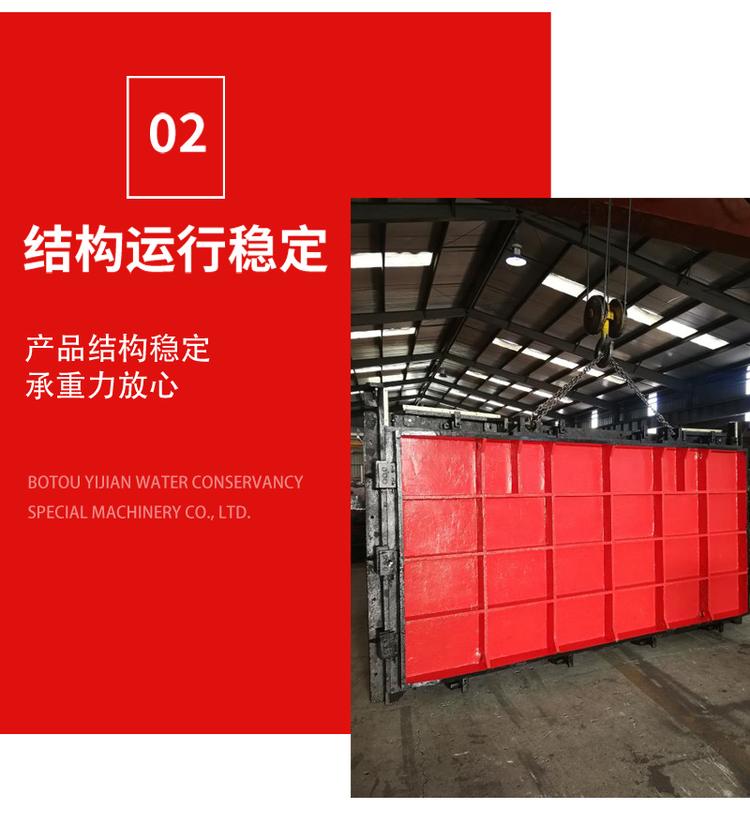

因產品生產批次、具體型號不同,以上圖片僅供參考,詳情可聯系我們的銷售人員進行具體核實。 |
 |
