弧形鋼閘門

弧形鋼閘門形式：露頂式和潛孔式兩種。
    露頂式鋼閘門結構特點：門頂露出上游水位以上,沒有頂止水,只有側止水和底止水,面板曲率半徑R一般取門高的1.0～1.5倍。
    潛孔式鋼閘門結構特點：有頂止水,頂止水與門楣接觸,它與側止水、底止水形成封閉的“□”型止水。面板曲率半徑可取門高的1.1～1.2倍。

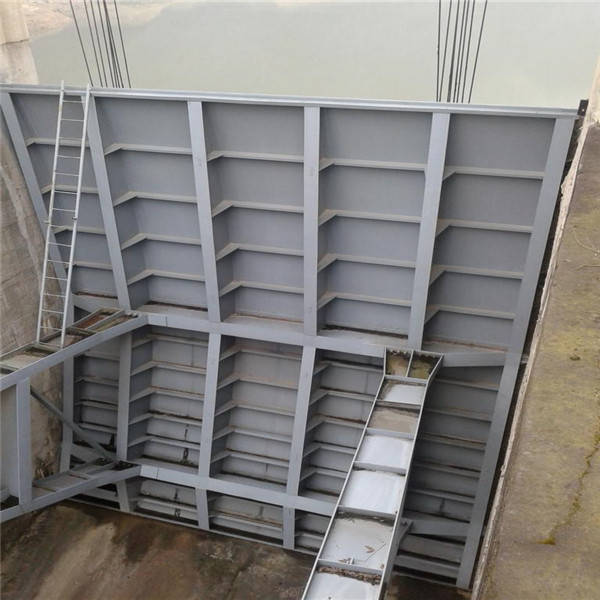

    弧門支鉸一般布置在下游側,其高程要考慮到不受水流和漂浮物沖擊的影響。露頂式弧門如圖6-1所示。

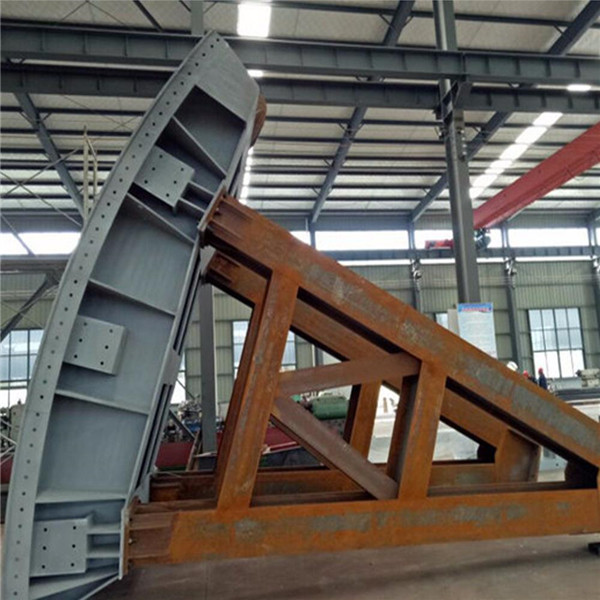

   弧形閘門組成：主要由門葉、支臂和支鉸等三大部分組成。
    閘門結構要求：有足夠的強度和整體剛度,有良好的工藝性,方便制造、運輸、安裝、防銹蝕和檢修,并盡可能節省鋼材。
弧門按主梁布置方式,可分為主橫梁式和主縱粱式。
    弧門按梁系的連接形式,又分為同層連接（等高連接）和層疊連接（非等高連接）等形式。
    目前常選用形式：主橫梁同層布置、主縱梁同層布置和主縱梁層疊布置三種。
